南京沃天PCM710智能压力开关说明书简易版

返回列表 来源: 发布日期: 2019.09.24

产品描述

智能压力开关是一款提供双路常开/常闭数字开关量输出,和数字压力显示,以及4-20mA电流输出的压力控制器。

详情请点击>>>

产品特性

·精巧雅观的外形设计

·单位可选的灵活的压力显示

·现场可编程开关阈值,常开/常闭等开关参数

·开关功能支持迟滞/窗口两种模式

·灵活的4-20mA输出以及对应压力点迁移

·快捷现场零点校正,快捷切换单位

·开关信号阻尼,开关信号滤波算法

·现场可编程压力采样频率

·NPN/PNP自由切换

·显示信息180°翻转

·仪表主体300°旋转

接线方法

M12X1航插

接线定义

线色

接线方法

1  VCC  电源正

2  SP2  开关2

3  GND  电源负

4  SP1  开关1

5  4-20mA

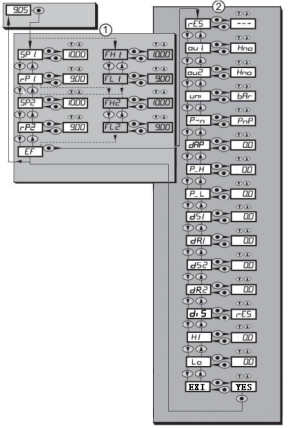

菜单说明

按键说明

表头介绍:

结构表头示意图

为开关量1报警灯

‚为开关量2报警灯

③为[●] 确定键

④为[▼]下键

⑤为[▲]上键

按键操作说明:

1.正常显示压力时

[●] 呼出菜单界面

[▼] 快捷零点修正

[▲]快捷单位切换

2.进入菜单界面时

[●] 确定/退出

[▲][▼] 编辑数据

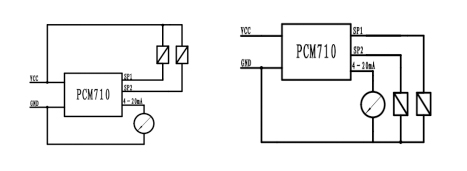

推荐测试电路

推荐测试电路

              NPN输出接线图                                   PNP输出接线图

Spx / rPx

带迟滞设定的OUx开启时系统压力的上限值/下限值。

如果OUTx的参数[Hno]或[Hnc]在扩展功能“EF“菜单中已设定,则显示Spx/rpx。

FHx / FLx

带窗口设定的Oux开启时系统压力的上限值/下限值。

如果OUTx的参数[Fno]或[Fnc]在扩展功能“EF“菜单中已设定,则显示FHx/FLx。

EF

扩展功能,打开第二级菜单

RES

恢复出厂设置

OUx

选择输出模式

UNI

选择显示单位 Kpa MPa bar PSI四个单位可选

P-N

NPN/PNP开关方式选择

DAP

阻尼参数

P-H/P-L

变送器满点/零点迁移

DSx/DRx

开关动作延时

DIS

屏幕倒显

HI/LO

历史最大值/最小值

EXI

退出设置界面

如上就是南京沃天PCM710智能压力开关的使用说明书,该智能数字压力控制器使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量显示和控制。
