【产品简介】PT100温度传感器的接线方式有哪些?
关于
PT100温度传感器
直接安装在Pt100铂阻式接线盒中(由不同结构的铂阻式组成热电阻一体化温度传感器),将热电阻式Pt100电阻信号转换为二线制4-20毫安的输出。下面小编告诉大家
PT100温度传感器
的接线方式有哪些?
采用Pt100温度传感器进行Pt100铂电阻信号的远距离传输,具有很强的现场干扰源存在,或者信号需要接入DCS系统。铂阻式温度传感器采用独特的双层电路板结构,下层为信号调节电路,上层为确定传感器类型和测量范围的电路。
Pt100温度传感器的特点。
线性化输出2线制4-20毫安标准电流信号,采用模块化结构。
热阻式温度传感器为引进的英国温度计传感器零配件装配,保持原温度传感器电路、制造工艺、结构及性能不变。
传感器有电源极性反接保护电路,当输出接反时保护线路(此时电流为零);传感器的错误接线无论在高限值还是低限值下都会使传感器输出饱和;产品具有RFI/EMI保护功能,有利于提高测量稳定性。
SWP-TR全部采用进口元件,性能可靠,温度漂移小。
SWP-TR温度传感器的量程不能随意更改,出厂时厂家才能确认生产。
6.热阻式温度传感器电磁兼容符合欧洲电工委员会(EC)BSEN50081-1和BSEN50082-1标准。
热阻传感器的接线是由外壳顶部的螺丝端来完成。为了满足CE认证的要求,信号输入接线的长度不得超过3米,输出接线必须是屏蔽电缆,屏蔽线只能在一端接地。
传感器的中心孔用于热阻信号接线,热阻信号线通过螺钉直接拧入传感器的输入端。所设计的螺钉端子可采用内部或外部接线。
一种PT100温度传感器的连接方法。

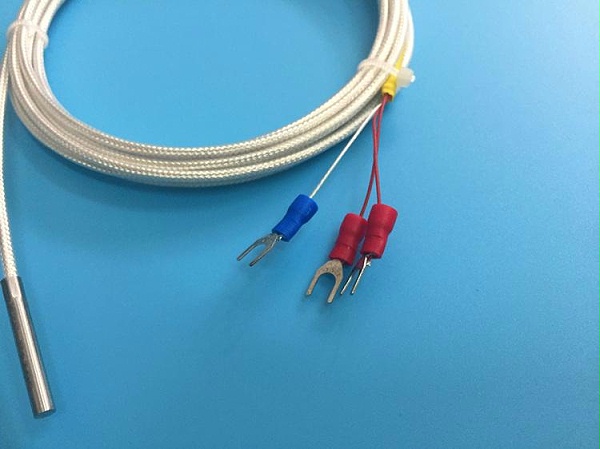

PT100铂电阻传感器有三根导线,A、B、C(或黑色、红色、黄色)可以用来表示三根导线,它们之间存在以下规律:
在常温下,A和B或C之间的阻值在110欧左右,B和C之间的阻值在0欧左右,B和C在内部通过,原则上B和C没有什么不同。
仪器上接传感器的固定端有三个:A线接仪器上固定端的传感器,B线和C线接仪器上的另外两个固定端,B线和C线可互换,但必须接合,如果中间接长线,则三线的规格和长度应相同。
热阻的3线和4线接法:是采用2线、3线、4线接法,主要由使(选)用仪表决定。
普通显示器仪表提供三线接法,PT100一端出一个线,另一端出两个线,接在仪表上,仪表内部的导线电阻由桥抵消。通常PLC为四线,每端出两颗线,两颗接PLC输出恒流源,PLC通过另外两颗测量PT100上的电压,也是为了抵消导线电阻,四线最精确,三线也可以,两线最小,具体使用要考虑精度要求和成本。
以上就是小编帮大家整理的内容,希望能帮助到您,更多的请关注我们网站。
