南京沃天PCM610差压变送器的安装使用说明

南京沃天PCM610差压变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体,内部的专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号,可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。南京沃天PCM610差压变送器运距离传输可以采用电流输出方式。

pcm610


南京沃天PCM610差压变送器具有体积小、重量轻、全不锈钢密封结构,可在腐蚀性环境中工作。南京沃天PCM610差压变送器安装方便简洁,具有极高的抗振和抗冲击性能,广泛应用于过程控制、航空、航天、汽车、医疗设备、 HVAC等领域。

南京沃天PCM610差压变送器技术指标

电源:24VDC;

输出:4~20mA;

精度:0.5%;

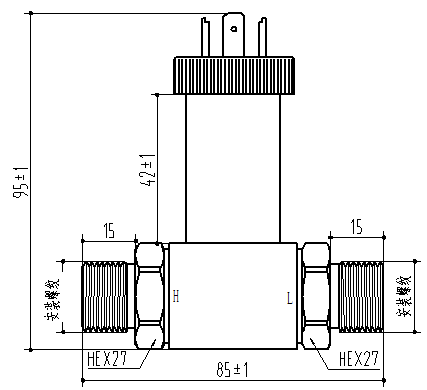

南京沃天PCM610差压变送器外形尺寸及安装

pcm610外形尺寸



南京沃天PCM610差压变送器安装方法

⑴ 选择易于操作、维护的地方进行安装;

⑵ 应尽量远离振动源安装;

⑶ 应尽量远离热源的地方;

⑷ 管道上优选安装三阀组,避免产品过因载而发生损坏;

⑸ 安装时用扳手夹紧在变送器六方处;

    ⑹ 操作时赫斯曼接头与外壳连接处不能转动。

4  南京沃天PCM610差压变送器安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎,避免元器件受冲击而损坏,影响电路的性能。

⑵ 变送器进压口内有隔离膜片,切勿人为用异物触碰。

⑶ 电气连接请严格遵照接线方法,接线错误会造成放大电路的损坏。

⑷ 在产品安装使用中如遇到问题请与我公司联系,在产品发生异常时,请不要擅自打开进行修理,应及时与厂家联系。

        南京沃天科技股份有限公司成立于2005年,专注生产压力传感器,是国内重量级的压力传感器厂家,拥有扩散硅压力传感器的核心技术,现有员工260余名,年产扩散硅压力传感器150多万只,产品出口70多个国家和地区。公司在南京和鞍山设有工厂,总部在风景优美的南京九龙湖国际总部基地,外贸团队在东北重工业基地的中心沈阳。
        南京沃天科技股份有限公司是“高新技术企业”、“南京市工程技术研究中心”、“南京市博士后创新实践基地”。
