如何安装压力变送器?

返回列表 来源: 发布日期: 2019.04.22

安装压力变送器有以下三种方式


1、直接安装

1)一体化压力变送器,与过程连接件直接安装

2)按介质特征和温度范围选择垫片,注意各个螺栓平衡锁紧

安装压力变送器



2、支架安装

    差压隔膜系统,隔膜系统与过程连接件直接安装,差压变送器选用支架安装。

    隔膜密封系统和压力变送器共同组成密闭的已标定系统,通过隔膜密封系统和测量系统中压力变送器的开口充注填充液。开口已封,不得打开。

1)安装前,请勿拆除过程隔离膜片上的防护盖。

2)使用安装支架安装时,必须充分消除毛细管上的应力,防止毛细管过度弯曲(弯曲半径:≥100mm

3)请注意:毛细管中液柱的静压力可能会导致零点迁移。可通过现场显示单元进行零点迁移校正

    为了获取更加精准的测量结果,避免仪表故障,安装毛细管时,应注意:

1)无振动(避免额外压力波动)

2)不安装在加热管道或冷却管道附近

3)环境温度低于或高于参考温度时,应对毛细管进行保温处理

4)弯曲半径≥100mm

5)使用双侧隔膜密封系统时,两根毛细管的环境温度和长度应相同

安装压力变送器2



3、过程连接

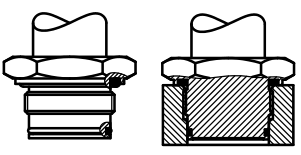

1)螺纹连接

    禁止带压力变送器焊接底座!注意螺纹的旋入长度,避免毛刺划伤膜片。

安装压力变送器3

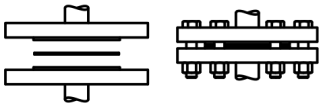

2)法兰连接

    按介质特征和温度范围选择垫片,注意各个螺栓平衡锁紧。

安装压力变送器4


如有任何传感器、变送器等的安装问题,可拨打400-8508-330咨询!
