结构原理

“电子压力开关”有压力传感器、信号调理、微电脑及电子开关、校准按钮、流程选择开关等几部分组成。

（1）压力传感器件采用“单晶硅智能压力传感器”。该传感器具有高精度（高稳定性，抗高过压和高静压，量程迁移比大。选用单晶硅智能压力传感器作为传感部件，为提高“智能电子压力开关”的控制精度及可靠性提供了保证。

（2）信号调理部分采用集成运放及电子元件组成，它把压力传感器件获得的压力信号进行调理，变成微电脑能接受的信号，送给微电脑。

（3）微电脑将采集到的压力信号进行分析、处理、记忆，消除干扰及压力波动，发出正确的压力开关状态信号。

（4） 电子开关将微电脑发出的压力开关状态信号转化为“电子压力开关”的导通及断开。

（5）校准按钮，在对智能电子压力开关校验时只要按下“校准按钮”，微电脑就会自动记忆当前压力值，并把该值作为“智能电子压力开关”设定值，从而实现压力开关的智能校验。

（6）流程选择开关，旁接罐流程、密闭流程可设置不同的门槛值，旁接罐流程设置的门槛值可适当降低，从而克服了旁接罐流程压力开关不能投用。

沃天电子数显压力开关

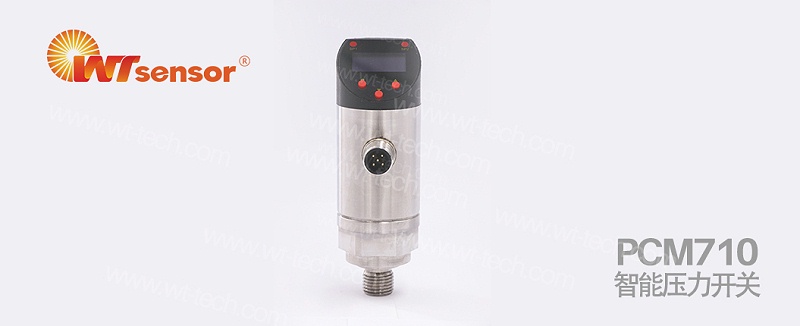

PCM710智能压力开关

产品概述

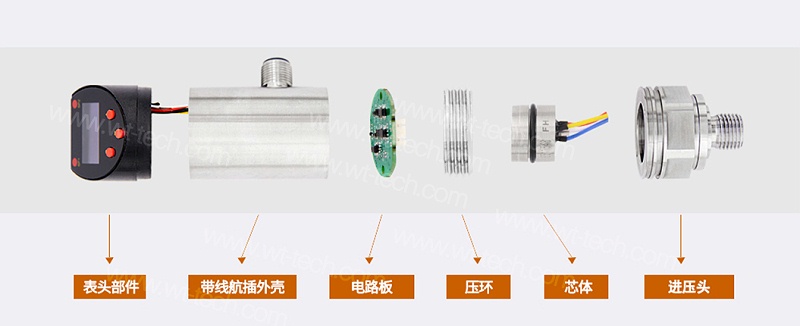

PCM710智能压力开关是集压力测量、显示、输出、控制于一体的智能压力测控产品。该产品为全电子结构，前端采用硅压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D 转换器，经微处理器运算处理，现场显示，并输出2路开关量和4～20mA模拟量，对控制系统压力进行检测和控制。

应用领域

该智能数字压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

参考文献

[1]阮友德.电气控制与 PLC 实训教程[M].北京:人民邮电出版社,2008:156 - 185.
      [2]许廖.工厂电气控制设备[M].北京:机械工业出版社,2007:167- 178.
      [3]史国生.电气控制与可编程控制器技术实训教程[M].北京:化学工业出版社,2010:130-13.
