【产品使用】如何解决差压变送器的迁移问题?怎样标定?

返回列表 来源: 发布日期: 2021.04.01
  关于差压变送器在使用过程中,经常会考虑后期维修,安装等方面。在安装过程中,可能会造成仪表和取压点不在同一水平面上,从而影响仪表的测量精度,为了实现仪表的精确测量,常常会发生移位处理。下面小编告诉大家如何解决差压变送器的迁移问题?怎样标定?

  当压差为零而不需要迁移时,差压变送器处理的值是压差(ΔP)。当测量值为下界时,应输出4mA,若此时不进行零点调整,则通过调零螺丝进行调整,使输入压差信号对应于4mA输出。在迁移方面,指仪表零点的迁移。零调整和零调整的区别是,下限是否为零。由此可以看出,下限为零即为零点调整,反之为零点迁移,则有正迁移和负迁移之分。

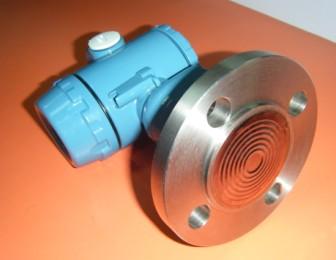

差压变送器
安装仪器时,要确定仪器的量程。如罐内液体介质的液面,计算前要查明介质密度、罐高等。油箱高度是指仪器、高压室和低压室法兰装设的位置和法兰装设的距离。在计算过程中,先计算出高压室法兰的压力,然后计算出负压室法兰和毛细管填充液对法兰膜盒的压力,并按膜盒长度计算。通过对高低压室压力的计算,将高、低压室的压力降即为压差。零压力的迁移问题被忽略,相反,迁移问题必须被考虑。例如,计算的压差为正数,就会产生正迁移。

  假定范围是20,压力差是5。如果不迁移,该仪表的上界是20,下界是0。指示压差为0,仪表输出4毫安信号。这时通过理论计算,算出压差为5,若仍按设定范围设定在不进行迁移的上界,则当差压信号为5时,输出8mA,造成输出偏高,应输出0mA。所以,8mA不能用调零螺钉调到4mA输出,这并不是由零漂移引起的。因此,进行正向迁移时,将仪表的下限设为5,上限设为25,此时,压差为5时,输出为4mA。

  由上述说明可知,零点迁移改变了仪表参数设置的上下限,但量程仍保持不变。检查是使用过程中不可忽视的工作,仪表因工作环境的影响而造成零位漂移,必须检查。检查前了解到,零点调整对满度影响不大,但是它会对零点产生影响,影响大约是满度的五分之一。所以,需要弥补其影响的时候,就要调整25%以上。在校验之前将阻尼调至零,先调零再调满。通常情况下,你可以准备一个手操器,比如Bt200,375或者475,看看你的差压变送器支持什么样的协议。前一种是布朗协议的操控器,后一种是Hart协议操控器,第二种是随时可以检测输出信号的万用表。

  bt200手柄。

  475手柄。

  假设值为0-100Kpa,输入为0时,输出为4mA,输入为100时,输出为19.7mA。此时进行量程调整,调整的输出值以计算结果为准。19.7+(20-19.7)X1.25=20.075mA,因此需要将范围调整到20.075mA。另一个发现是怎么比20mA多了0.075mA,这并不可怕,它的增加仅仅是范围增加的五分之一。所以,你只需要调整0到4mA的输出,这个量程是正确的。解决了零和范围问题,它还需要检查中间刻度是否精确。比如25,50,75三个点的输出是否精确,那就需要调整一下了。注:校正完成时记得恢复阻尼。

  最后一句话;说了这么多,就说明了迁移和调零是两回事,前者是由于仪器安装位置不同,后者是由于工作环境和仪器性能,两者的解决方法有很大不同。

  以上就是小编帮大家整理的内容,希望能帮助到您,更多的请关注我们网站。
