PCM303经济型压力变送器产品使用说明书

返回列表 来源: 发布日期: 2019.09.27

1.PCM303压力变送器产品概述

该系列压力变送器压力敏感核心采用了扩散硅芯体,内部的专用集成电路将传感器毫伏信号转换成标准电流信号,可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。运距离传输可以采用电流输出方式。具有体积小、重量轻、全不锈钢密封结构,可在腐蚀性环境中工作。该产品安装方便简洁,具有极高的抗振和抗冲击性能,广泛应用于过程控制、航空、航天、汽车、医疗设备、 HVAC等领域。


2.PCM303压力变送器外形图
PCM303 产品外形图

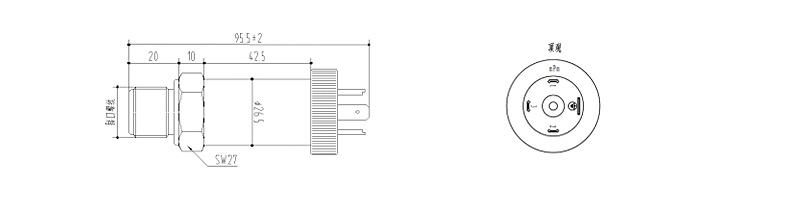

                                 PCM303压力变送器外形图                                    PCM303压力变送器电气连接图

3.性能指标

供电:24VDC

输出:4~20mA、0~5V、1~5V

精度:±0.5%FS(@25℃)

整体温漂:±1.5%FS(@-10~70℃; 量程≥0.1MPa)

整体温漂:±2.5%FS(@-10~70℃; 量程<0.1MPa)

防护等级:IP65

4.电气连接

a电流输出:

1脚:电源正

2脚:电流输出

b电压输出:

1脚:电源正    3脚:电压输出


2脚:接地


5.安装方法

⑴ 选择易于操作、维护的地方进行安装;

⑵ 应尽量远离热源,振动源安装;

⑶ 通过阀门与测量管道连接,阀门与变送器之间保留安全距离,防止阀门的开启产生冲击;

⑷ 安装时用扳手夹紧在变送器六方处;

⑸ 公母接插后,务必将螺丝拧紧,防止水汽从结合部位进入。

6 安全使用注意事项

⑴ 安装变送器时应小心谨慎,避免产品受撞击而损坏,影响其性能;

⑵ 变送器进压口内有隔离膜片,切勿人为用异物触碰;

⑶ 电气连接请严格遵照接线方法,接线错误会造成放大电路的损坏;

⑷ 在产品安装使用中如遇到问题请与我公司联系,在产品发生异常时,请不要擅自打开进行修理,应及时与厂家联系。

PCM303经济型压力变送器应用广泛,性价比高,如在安装过程中有疑问,请咨询南京沃天技术人员。
