【沃天分享】电子压力开关的工作原理

返回列表 来源: 发布日期: 2019.06.03

电子压力开关的基本概念

所谓的电子压力开关就是借助电子元件,辅以进口高精度压力灵敏元件,同时,采用先进数字电路把压力敏感元伯感应的电力信号装换成开关信号。其开关信号,具有精确度高、体积较小、操作容易安装快捷等特点。所以在化工、机械、电力等系统压力控制和自动化过程中被广泛的运用。

电子压力开关技术工作原理

电子压力开关工作原理是:当系统内压力高于或低于额定的安全压力时,感应器内碟片瞬时发生移动,之后,通过连接的导杆使开关接通或者断开,而在系统内压力恢复安全电压数值时,碟片有恢复到初始位置,开关也得以恢复到原位,换句话说,就是压力超过规定数值的时候,弹性元件发生一定程度上的位移,直接或间接的触发开关元件,使得开关元件的接通断开状态发生改变,从而使被测压力得到

有效的控制。而电子压力开关的弹性元件主要有弹簧管、膜片、膜盒等构成。

电子压力开关的组成

(1)主要有单晶硅来制作压力传感器。由单晶硅所制作出的压力传感器,其精确度,稳定性,抗高低压以及静压的的能力都有显著的提升。为控制的精确度提供了有力的保障。

(2)电子元件的构成,和信号的收集,都能起到对压力传感器的信号的调节作用,使得微电脑也能接受利用信号。

(3)嵌入式单片机是微电脑的主要构成元件。嵌入式单片机具有低功耗、体积小、功能性强的特点,能够将微电脑所收集到的信号进行合理的分析,并科学处理,使其能被微电脑所利用。

(4)微电脑发出的压力开关状态信息,经过电子开关的处理,会转变为智能电子压力开关,并能及时的连接与断开。

(5)校准按钮的重要性。在进行电子压力开关检测过程中,只需要按下校准按钮,微电脑就会智能地对当前压力值进行储存,并将其设置为电子压力开关的额定数值,让检测工作更加的简单智能。

当前电子压力开关的主要优势

(1)由于模型识别能力和信号自动分段能力的加强,使得原油运输中存在的安全风险大大降低,甩泵问题也得到了很大程度上的改善。

(2)由于校准按钮的加入,使得电子压力开关检测过程人为参与较少,更为智能化,快捷化。

沃天电子数显压力开关

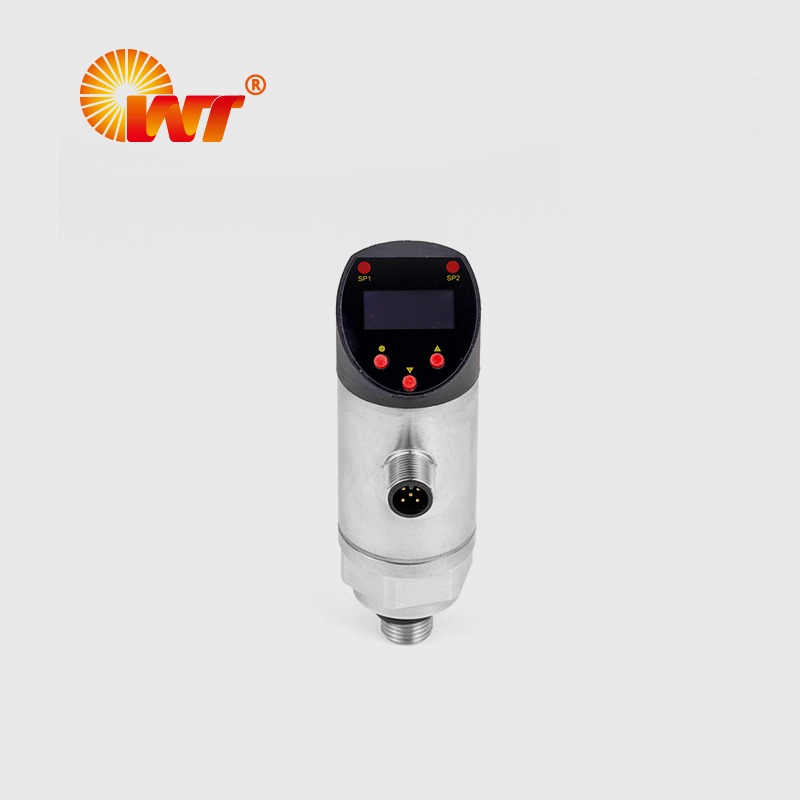

PCM710智能压力开关

PCM710智能电子压力开关

产品概述

PCM710智能压力开关是集压力测量、显示、输出、控制于一体的智能压力测控产品。该产品为全电子结构,前端采用硅压阻式压力传感器,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D 转换器,经微处理器运算处理,现场显示,并输出2路开关量和4~20mA模拟量,对控制系统压力进行检测和控制。

应用领域

该智能数字压力控制器使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量显示和控制。


参考文献

[1] 吴鹤春 , 吴灿 . 两线制无源电子压力开关研究 [J]. 仪器仪表用户 ,2016(03):43-45+29.

[2] 范传宝 . 电子压力开关的设计及应用 [J].广西轻工业 ,2014(09):70-71.

[3] 邓萍华 . 智能电子压力开关研制及应用[J]. 科技信息 ,2014(12):94+49.

[4] 金鉴  . 电子压力开关技术应用
