沃天科技扩散硅压阻式压力芯体

返回列表 来源: 发布日期: 2019.05.17

扩散硅传感元件原理及特点

      压阻效应原理

      压阻效应本质就是应力的作用。 即在硅材料沿某一晶向施加一定的压力时,使它们之间的能带形状发生变化,引起单晶体电导率的改变。 其变化值与所加的应力大小和方向有着一定的关系。 扩散硅应变元件就是利用压阻效应制成的。

扩散硅压阻传感元件的特点

扩散硅压阻传感元件与其他传感元件相比具有结构简单,可微型化,输出信号大,精度高,分辨率高,频响高,低功耗,体积小,工作可靠等突出特点。

沃天较热门硅压阻式压力芯体有哪些呢

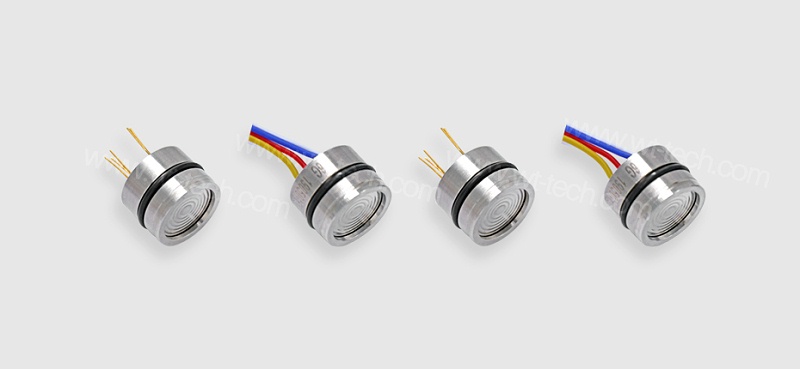

PC10硅压阻式压力芯体

PC10硅压阻式压力芯体

压力类型:表压、绝压、密封压

量程范围-100kPa…0~10kPa…100MPa

输入阻抗:2kΩ~5kΩ 恒流;

                  3kΩ~18kΩ 恒压

零点输出:±2mV

满量程输出:1.5mA 激励≥40mV(≤35kPa),

                     60~150mV(其余量程);

                     10V 激励≥60mV(≤35kPa),

                      80~120mV(其余量程)

激励:恒流1.5mA;恒压10V

精度:0.25%F.S.(典型)

工作温度:-40℃~125℃

补偿温度:恒流0℃~60℃(≤35kPa),-10℃~70℃(其余量程);

                  恒压-20℃~85℃

壳体和膜片材质:不锈钢316L

灌注液体:硅油

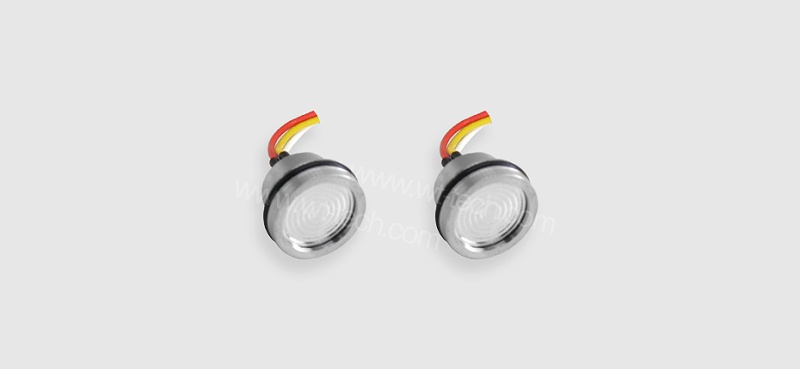

PC9硅压阻式压力芯体

PC16硅压阻式压力芯体

压力类型:表压、绝压、密封压

量程范围:-100kPa~0~100kPa…25MPa

输入阻抗:2kΩ~5kΩ恒流;3kΩ~18kΩ恒压

零点输出:±2mV

满量程输出:1.5mA激励60~150mV;

                     10V激励80~120mV

激励:恒流1.5mA;恒压10V

精度:0.25%F.S.(典型)

工作温度-40℃~125℃

补偿温度:恒流-10℃~70℃;

                 恒压-20℃~85℃

壳体和膜片材质:不锈钢316L

灌注液体:硅油

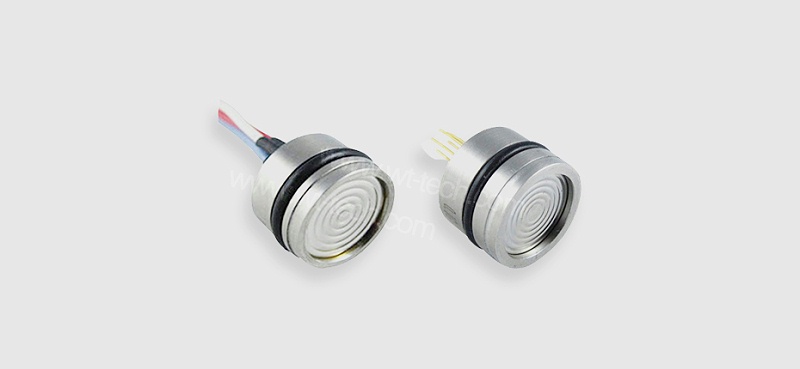

PC9硅压阻式压力芯体

PC9硅压阻式压力芯体

压力类型:表压、绝压、密封压

量程范围-100kPa…0~10kPa…10MPa

输入阻抗:2kΩ~5kΩ

零点输出:±2mV

满量程输出:≥40mV(≤35kPa);

                     ≥60mV(其余量程)

激励:1.5mA

精度:0.25%F.S.(典型)

工作温度:-40℃~125℃

补偿温度:0℃~60℃(≤35kPa);

                 -10℃~70℃(其余量程)

壳体和膜片材质:不锈钢316L

灌注液体硅油


参考文献

1 继昌.仪器仪表与分析监测, 1986, 1: 7- 10

2 Petersank E. Silicon as A Mechanical Material. Proc IEEE, 1982: 70

3 唐敏,黄刚.传感器世界, 1996, 7: 12- 16

4 李杰.传感器世界, 1996, 7: 13
