电路中的基本:惠斯通电桥

返回列表 来源: 百度百科 发布日期: 2019.04.17


          惠斯通电桥不是惠斯通发明的,在测量电阻及其它电学实验时,经常会用到叫惠斯通电桥的电路,很多人认为这种电桥是惠斯通发明的,其实,这是一个误会,这种电桥是由英国发明家克里斯蒂在 1833年发明的,但是由于惠斯通第一个用它来测量电阻,所以人们习惯上就把这种电桥称作了惠斯通电桥。

惠斯顿电桥


惠斯通电桥是由四个电阻组成的电桥电路,这四个电阻分别叫做电桥的桥臂,惠斯通电桥利用电阻的变化来测量物理量的变化。

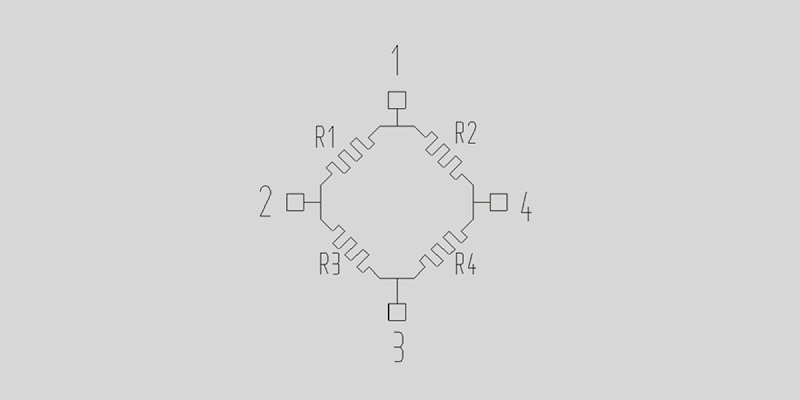

惠斯顿电桥


          ⑴ 对边

          R13=(R1+R3)//(R2+R4)

          R24=(R1+R2)//(R3+R4)

          ⑵ 邻边

          R12=R1//(R2+R3+R4)

          R23=R3//(R1+R2+R4)

          R43=R4//(R1+R2+R3)

          R14=R2//(R1+R3+R4)

          ⑶ 硅压力芯片中的4 个电阻非常接近,简称为桥阻R

           R1≈R2 R3R4 R

           R13≈R24 R

           R12≈R23 R43R143/4R


          硅压力芯片中的电桥与理论存在差异,实际测试电阻时是有方向的,假设图中 1端是IN+ 3IN-,测量电阻的万用表正表笔应接高点位,即测量1 3 间的电阻,1接正表笔 + 3 接负表笔。



          电桥不平衡时,G的电流IGR1 R2R3R4有关。利用这一关系也可根据IG及三个臂的电阻值求得第四个臂的阻值,因此不平衡电桥原则上也可测量电阻。

        (部分资料来源于百度百科)



参考资料

1.[英]艾伦·艾萨克斯;郭建中,江昭明,毛华奋等.麦克米伦百科全书:浙江人民出版社,2002

2.王晨明.浅谈惠斯通电桥在医学诊断和检测仪器中的应用[J].医疗装备,2002(04):13-14.
