压力芯体的压力方式,你能分清吗?

返回列表 来源: 发布日期: 2019.04.16

我们知道传感器有 压力传感器 、压电传感器、超声波传感器、 温度传感器 等多种传感器类型,那我们来了解一下传感器的重要组成部分 芯体 (也叫压力传感器)的压力类型有哪些呢?

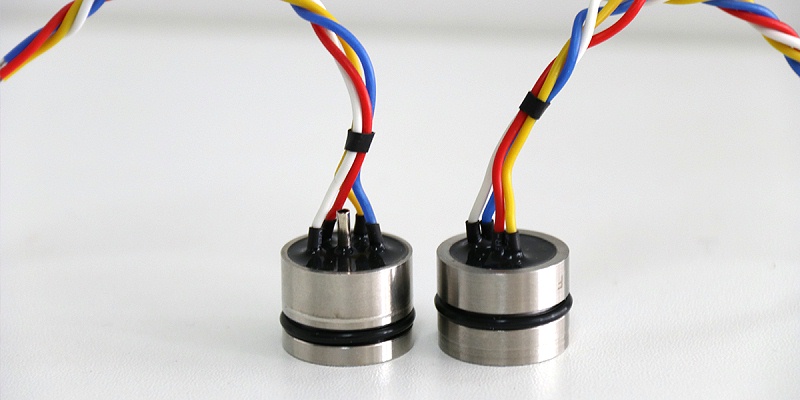

压力芯体的压力方式


压力芯体的压力方式有:绝压(Gauge pressure)、表压(Absolute pressure)、密封压( sealed gauge pressure


          绝压芯体 (A)

指作用于物体表面积上的全部压力,其零点以绝对真空为基准,又称总压力或全压力。

   ⑴ 用的是绝压型压力敏感元件

   ⑵ 参考压力是真空

   ⑶ 物理零点是否与电气零点重合,可根据要求定制

例如

   ⑴ 01bar A1bar A

    真空为零点(±2mV)时,物理零点和电气零点重合,标准大气压为满程。

   ⑵ 1bar0bar A

   标准大气压输出为零点(±2mV)时,物理零点和电气零点不重合,真空为满程。


  表压芯体(G)

指作用于物体表面积上的全部压力,其零点以当地大气压为参考点。

   ⑴ 用的是表压型压力敏感元件

   ⑵ 参考压力是当前大气压

   ⑶ 物理零点和电气零点重合

例如

   ⑴ 0~2.5MPa G2.5MPa G

    大气压下,输出为零点(±2mV),在大气压下加2.5MPa压力为满程。


   密封表压(S

指在密封装置中的介质,处于将漏未漏时的介质实际压力。

    用的是绝压型压力敏感元件

     参考压力是标准大气压

     物理零点和电气零点不重合,通过改变补偿电路的调零电阻阻值,使得芯体在标准大气压下输出为±2mV

例如

   ⑴ 0MPa10MPa S10MPa S

    大气压输出为零点(±2mV)时,加10MPa时为满程。

   ⑵ -0.1bar0.3bar S

    -0.1bar(抽真空)时输出为零点(±2mV)时,在大气压下加0.3bar为满程。
