【沃天分享】 Pt100 铂热电阻的温度变送器

返回列表 来源: 发布日期: 2019.05.30

温度是表征物体冷热程度的物理量, 在工业生产 、生活应用和科学研究中是一个非常重要的参数。在工业控制过程中需要对控制对象进行温度监测,防止控制对象由于温度过高而损坏, 因此温度的实时监测就显得更加重要。对温度的实时监测有利于对控制对象的及时检查、保护 ,并及时调整温度的高低。

Pt100铂热电阻概述

电阻值随温度的变化程度称为温漂系数, 大部分金属材料的温漂系数是正数, 而且许多纯金属材料的温漂系数在一定温度范围内保持恒定 , 具体应用中选用哪一种金属材料(铂、铜、镍等)取决于被测温度的范围。金属铂(Pt)电阻的温度响应特性较好,成本较低,可测量温度较高;它在0 ℃的额定电阻值是 100 Ψ, 是一种标准化器件。

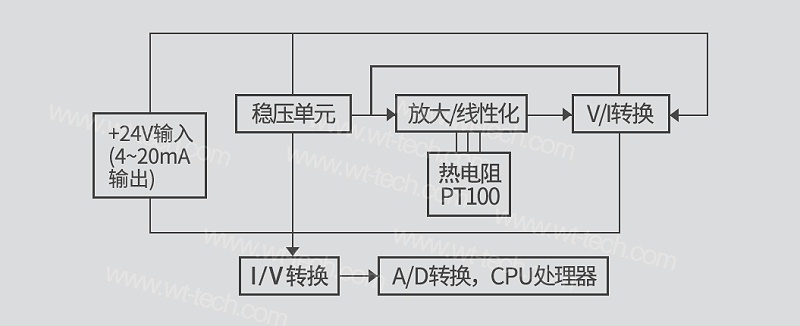

Pt100 铂热电阻的温度变送器结构图

工作原理

利用铂热电阻特性来检测温度, 将温度转换成电压信号;再通过 V/I 转换单元, 将电压信号转为4~20 mA 的标准电流信号输出 , 这样既省去昂贵的补偿导线,又提高了信号长距离传送过程中的抗干扰能力;在单片机系统上再由电流电压转换芯RCV420将 4~20 mA 转换为 0~5 V 电压信号。经过 A/D 转换成数字信号, 单片机系统把读取到的数字信号进行识 别处理,并换算成与温度对应的数字信号, 最后再由液晶显示器显示输出温度值 。CPU主要完成对A/D采集到的数据进行处理, 包括 A/D 值的滤波处理和A/D值向实际温度转换, 最后送给显示器显示。

沃天温度变送器

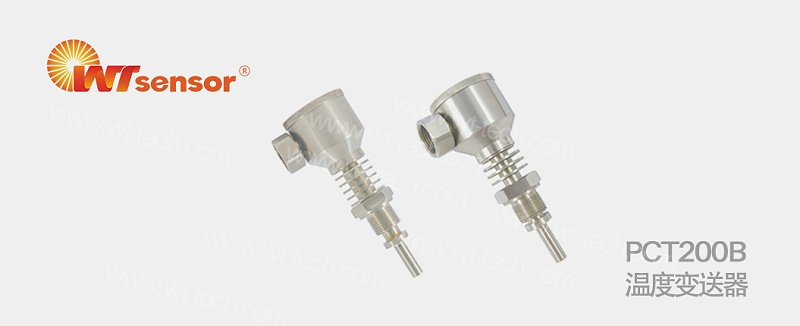

PCT200B(普通)活动接头温度变送器

PCT200B(普通)活动接头温度变送器

PCT200B(普通)活动接头温度变送器是为方便安装专门设计的一款变送器。变送器采用了高性能、高可靠进口铂电阻,经过精密的温度和非线性补偿,采用性能良好的模块化信号处理工艺技术,对介质温度进行测量校准,输出工业控制标准信号。

产品外壳采用全不锈钢一体化加工,具有体积小、热响应快等特点;导线采用专用屏蔽导线,使用温度范围宽;该产品安装方便,具有极高的抗振和抗冲击性能。

详细参数请查看>>>>>>

PCT200E1温度变送器

PCT200E1防爆温度变送器是利用铂电阻的阻值随温度变化而变化,且呈一定函数关系的特性来测量被测介质的温度。变送器采用了高性能、高可靠进口铂电阻,经过精密的温度和非线性补偿,采用性能良好的模块化信号处理工艺技术,对介质温度进行测量校准,输出工业控制标准信号。产品外壳采用全不锈钢一体化加工,具有体积小、热响应快等特点;导线采用专用屏蔽导线,使用温度范围宽;该产品安装方便,具有极高的抗振和抗冲击性能。

详细参数请查看>>>>>>

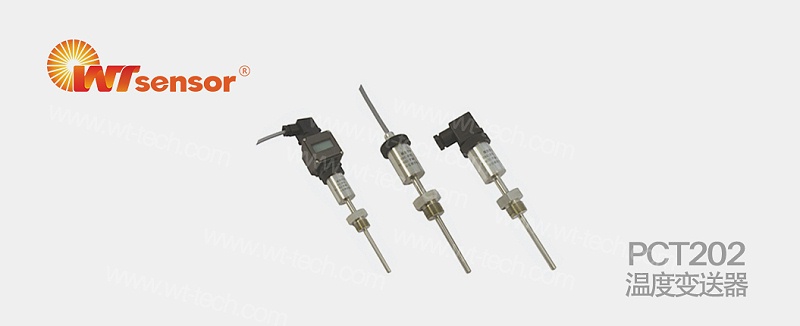

PCT202活动接头温度变送器

PCT202一体化温度变送器

PCT202一体化温度变送器是利用铂电阻的阻值随温度变化而变化,且呈一定函数关系的特性来测量被测介质的温度。产品由温度传感器,转换电路两部分组成,具有性能稳定,灵敏度高,可靠性强等优点。

PCT202一体化温度变送器采用全焊接活动螺纹结构,安装方便,广泛应用于石油机械、化工机械、泵及压缩机、电力、锅炉、天然气等自动化温度测控系统中。

详细参数请查看>>>>>>

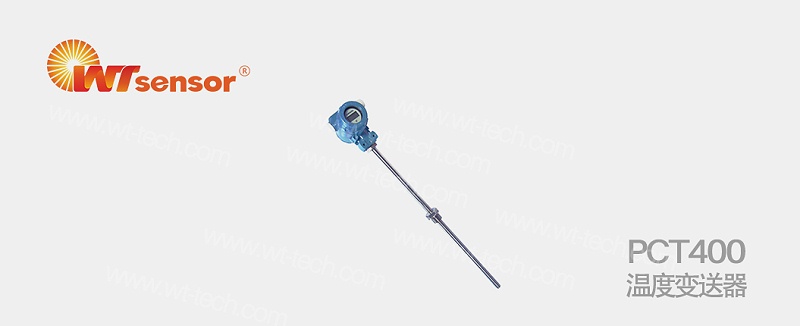

PCT400工业温度变送器

PCT400工业温度变送器

PCT400工业温度变送器是利用铂电阻的阻值随温度变化而变化,且呈一定函数关系的特性来测量被测介质的温度。变送器采用高精度的热电偶、热电阻作为检测元件,用高稳定性电路进行信号处理,实现温度连续测量,输出工业控制标准信号,同时可以实现显示,远传等功能。

产品测温部分采用全不锈钢一体化加工技术,接线盒选用2088铝壳,产品具有抗震能力强、热响应快等特点;导线采用专用屏蔽导线,使用温度范围宽;该产品安装方便,适用于温度测量的各种自动化控制系统中。

详细参数请查看>>>>>>

参考文献

[ 1] 何希才, 任力颖, 杨静.实用传感器接口电路实例[ M] .北京:中国电力出版社, 2007.

[ 2] 林国汉, 王迎旭.基于单片机的温度远程控制系统设计[ J] .微计算机信息, 2009, 25(20):76-77.

[ 3] 陈德龙, 秦会斌.基于 Pt100 的电子温度表设计[ J] .杭州电子科技大学学报, 2005, 25(4):42-45.

[ 4] 才智, 范长胜, 杨冬霞.Pt100铂热电阻温度测量系统的设计[ J] .现代电子技术, 2008, 31(20):172-174.

[ 5] 李芸婷, 万振凯.Pt100 温度传感器数据实时采集系统[ J] .仪器仪表用户, 2007, 14(5):24-26.

[ 6] 北京赛亿凌科技有限公司.铂电阻温度传感器(pdf)[ 2004-05-21] .[ EB/OL] .[ 2006-7-8] .http://www.bjsailing .com.cn.

[ 7] Sipex .LP2950/ LP2951 Data Sheet[ EB/OL] .[ 2001-04-12] .http://www .sipex .com.

[ 8] Texas Instruments.RCV420 Data Sheet[ EB/OL] .[ 1997-08-23] .http:// www .ti.com/ cn/ lit/ gpn/ rcv420.

[9] 陈志文, 王玮,基于Pt100铂热电阻的温度变送器设计与实现,福建 厦门:厦门大学, 361005
