【沃天分享】一体化温度变送器

返回列表 来源: 发布日期: 2019.06.04

一体化温度变送器概述

一体化温度变送器由测量元件热电阻或热电偶和变送器电路组成的一个整体,将温度量换成直流信号输出。

70年代末,80年代初,国外厂商推出了一体化二线制温度变送器,从而使温变出现了新的品种。这种温变具有高度集成化、小型化、可以装在传统的热电偶、热电阻的接线盒内,构成传感一变送或传感一变送一指(显)示一体化测温仪表。因此,这种温变被人们称为一体化温变。这类温变,体积小、技术指标高,可靠性好,使用安装方便,是当今温变发展的主流和方向。

一体化温度变送器,依其线制不同,有二线制、三线制和四线制。所谓线制是指温变的电源线和输出线的总根数。

一般采用是4~20mA信号制而采用二线制。

一体化温度变送器的优、特点

1.一体化温变具有体积小、重量轻、可以直接安放在现行热电偶(阻)接线盒内的陶瓷接线板位置,可以由热电偶(阻)整机厂用常规的热电偶(阻)与其组成检测-变送一体化温测仪表供货,一也可以作为功能模块安装在控温设备,用户无需再考虑温变的安装位置及布线等问题。

2.温变采用环氧树脂浇注,形成模块化全密封组件,因此具有抗震、防潮、耐蚀等特点。可以用于工业或科研强酸强碱等较恶劣的环境。

3.温变出厂前,都经过严格检查和调校后再封装,现场使用过程中无需再调整,这意味着这种温变具有高可靠性,能长期运行。而无需维修。

4.温变的传输信号是标准的统一信号,为4~20mA或0~10mA信号制,故能长距离传输,抗干扰能力很强。

5.对于热偶类温变,更突出的特点是无需补偿导线,因而节省了安装线材费用。

6.温变模块功耗很低,是一种节能型仪表产`钻。

7.性能价格比非常高,除体积小、重量轻、低功耗外,温变输出与温度呈线性关系,具有电源反极性保护功能和热偶冷端补偿功能,工作电源范围宽,使用环境温度范围大,负载能力强,高可靠性保证了无需日常维修,罐本精度高,普通级为0.5级、0.3级,高者可达0.1级。

一体化温度变送器系列产品性能指标要求

1.线性化程度与精度:所谓线性化程度,是指温变的输出信号与被测量值—温度呈线性关系的程度。这是标志温度变送器的第一技术指标。

2.电源电压与带载能力:对于DDZ一l型仪表,现场及控制室统一采用0~10mA作为联络信号,因此多台仪表接受同一信号就

需要采用串联方式。这样,温变的带载能力就表征着它所能承接的后续仪表台数的能力。

南京沃天一体化温度变送器

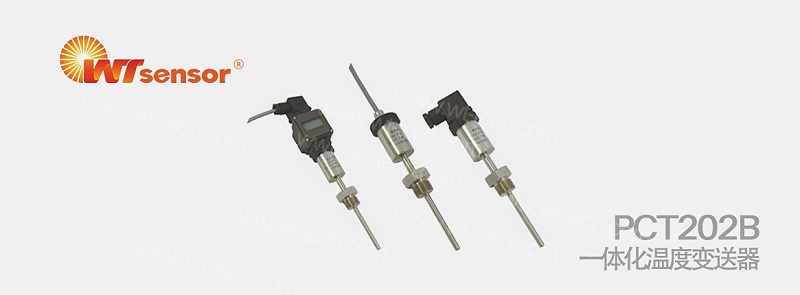

PCT202B一体化温度变送器

PCT202B一体化温度变送器

PCT202B一体化温度变送器 是利用铂电阻的阻值随温度变化而变化,且呈一定函数关系的特性来测量被测介质的温度。产品由温度传感器,补偿电路和转换电路三部分组成,具有性能稳定,灵敏度高,可靠性强等优点。

产品采用全焊接结构,高强度外壳,广泛应用于石油机械、化工机械、泵及压缩机、电力、锅炉、天然气等自动化温度测控系统中。

产品详情请查看>>>>>>


参考文献

〔1〕王士杰.DBW型热电偶益度变送器的参比端补偿和非线性校正电路的分析汁算,《自动化仪表》1989年竿11期总性巧

〔2〕马英仁等编者.抓度的敏感器件及其应用,科学出版社,1988

〔3〕高孔焱.一体化温度变送器的现状及其应用,福建轻工设计院
